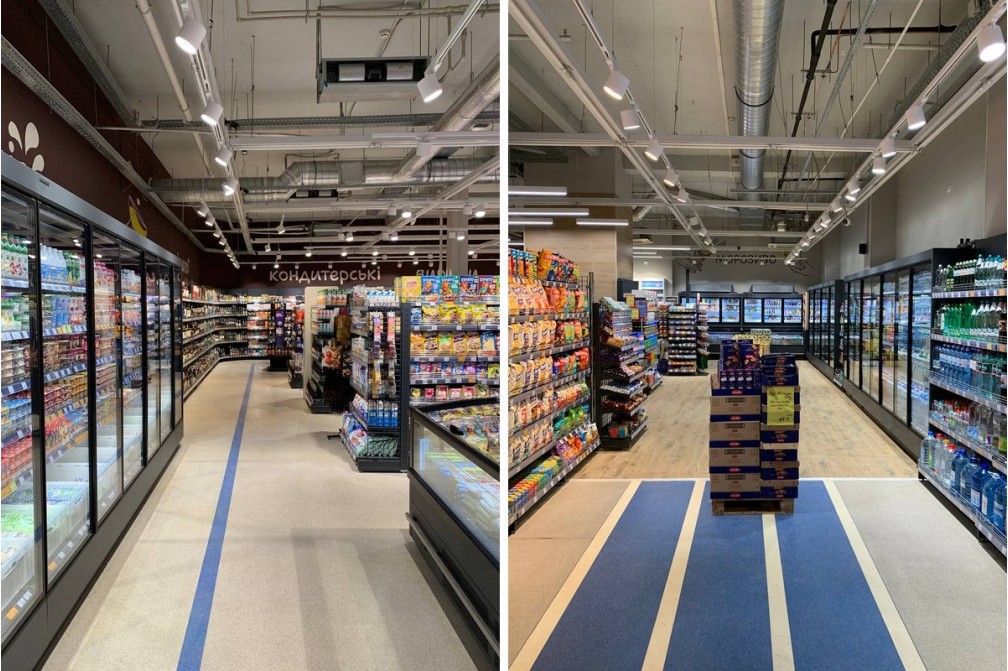

Однофазний чи трифазний шинопровід для магазину

У каталогах шинопроводи для трекових світильників ділять на однофазні та трифазні. Через слово «трифазний» частина покупців вирішує, що для такого треку потрібна мережа 380 В, і бере однофазний, навіть коли магазину потрібні окремі групи світла. Інші беруть «трифазний», бо він «потужніший», підключають до однієї фази і вантажать усі три лінії на повну. Обидва рішення помилкові, і друге небезпечне.

Розберемо, чим насправді відрізняються ці треки, скільки навантаження витримує кожен і як обрати під ваш об’єкт.

Однофазний і «трифазний» шинопровід: у чому різниця

Однофазний, або однолінійний, шинопровід має всередині одну лінію живлення (L), нейтраль (N) і заземлення (PE). Усі світильники на ньому вмикаються і вимикаються разом, одним вимикачем.

Шинопровід, який у каталогах називають трифазним, правильніше називати трилінійним. Усередині в нього три окремі лінії живлення L1, L2, L3, одна спільна нейтраль і заземлення. Кожен світильник підключається до однієї з трьох ліній: її обирають перемикачем на адаптері. Тому на одному треку можна мати три групи світла, які вмикаються незалежно, як три клавіші вимикача.

Чи потрібна мережа 380 В для трилінійного треку

Ні. Трилінійний трек можна живити від однієї фази 230 В: три лінії підключають до тієї самої фази через один спільний автомат не більше 16 А, а вже після нього ставлять три вимикачі або реле. Це звичайна схема для магазину, кафе чи шоуруму.

Живити лінії від трьох різних фаз теж можна. Тоді між лініями буде 400 В, а трек зможе взяти втричі більше навантаження. Так роблять на великих об’єктах: супермаркетах, гіпермаркетах, складах-магазинах. Сам світильник при цьому працює від 230 В: адаптер підключає його між своєю лінією і нейтраллю.

Скільки світильників витримує трек: головне обмеження в нейтралі

Типовий трилінійний шинопровід розрахований на струм до 16 А на кожну лінію. Але нейтраль у ньому одна, і вона теж розрахована на 16 А. Виробники треків прямо пишуть у паспортах, що струм у нейтралі не має перевищувати номінал.

Звідси різниця між двома схемами живлення:

• Від однієї фази. Струми всіх трьох ліній повертаються через нейтраль і додаються. Отже, на весь трек разом можна дати не більше 16 А, тобто приблизно 3,6 кВт. Три лінії тут дають окремі групи світла, але не додаткову потужність.
• Від трьох фаз. Струми різних фаз зсунуті в часі і в нейтралі частково гасять один одного. Кожну лінію можна навантажити до 16 А, на трасу виходить приблизно 11 кВт від одного вводу живлення.

У ватах реальна межа трохи нижча. Драйвери світлодіодних світильників мають коефіцієнт потужності менше одиниці, а в момент увімкнення дають короткий пусковий імпульс, у десятки разів вищий за робочий струм. Тому кількість світильників на один автомат (з характеристикою B або C) беруть з паспорта драйвера, а не ділять кіловати на вати. Є ще один нюанс для схеми з трьох фаз: драйвери з високим рівнем гармонік додають струм у нейтраль навіть при рівномірному навантаженні. Якісні драйвери з низьким рівнем гармонік цей струм зменшують, але при повному навантаженні трьох фаз варто перевірити гармоніки драйверів і струм у нейтралі.

Приклад. Трек живиться від однієї фази, на ньому прожектори по 30 Вт. Якщо врахувати коефіцієнт потужності драйвера 0,9 і залишити 20% запасу, на весь трек виходить близько 85–90 прожекторів, і не важливо, як їх розподілено між трьома лініями. Якщо ті самі прожектори живити від трьох фаз з рівномірним розподілом, приблизно стільки ж можна поставити на кожну лінію, якщо в драйверів низький рівень гармонік. Лінії при цьому навантажують рівномірно.

Що дають три лінії в магазині

Перша перевага трилінійного треку в керуванні. На одному треку можна зібрати три сценарії світла:

• Загальне світло зали на першій лінії.
• Акценти на викладці, вітринах і манекенах на другій.
• Чергове світло для прибирання, викладки товару вночі або вітрини після закриття на третій.

Так само можна розділити зали або зони: наприклад, вітрину біля входу, основну залу і примірювальні. Коли через рік змінюється викладка, світильник переводять на іншу лінію перемикачем на адаптері, без електрика і без нової проводки.

На однолінійному треку той самий результат дасть тільки кілька окремих треків з окремим живленням або керування кожним світильником: через DALI-трек з окремими провідниками керування чи бездротово.

Більше потужності на одній трасі. Коли лінії живляться від трьох фаз, трилінійний трек передає до 16 А на кожну лінію, разом приблизно 11 кВт. Це втричі більше, ніж може дати однолінійний трек. Для супермаркету з сотнями прожекторів це менше вводів живлення і менше кабелю до треку.

Міцніший профіль і надійніший контакт. Профіль трилінійного треку масивніший: TRACK-3F витримує до 20 кг на метр. Адаптер фіксується в шинопроводі поворотним замком і щільно притискає контакти до шин. За нашим досвідом на об’єктах, такі контакти не іскрять і не підгорають навіть після багатьох перестановок світильників.

Коли достатньо однолінійного треку

• Невеликий магазин, бутик, кав’ярня чи салон, де все світло вмикається одним вимикачем.
• Квартира, офіс, невелика галерея з кількома прожекторами на треку.
• Об’єкт, де кожен світильник керується бездротово, а трек тільки подає живлення.

Для магазинів, супермаркетів, шоурумів і АЗК ми рекомендуємо трилінійний трек. Розділити світло на групи рано чи пізно потрібно майже кожному торговому об’єкту, а перейти з однолінійного треку на трилінійний потім означає замінити і трек, і адаптери всіх світильників.

Порівняння однолінійного і трилінійного шинопроводу

Адаптери: чому світильник може не стати на трек

Адаптери однолінійного і трилінійного треку не взаємозамінні: в них різна форма і різна кількість контактів. Купуючи світильники, перевіряйте, під який трек зроблений адаптер. У каталогах його позначають як 1-фазний і 3-фазний, або як 1-circuit і 3-circuit.

Трилінійних систем на ринку кілька, наприклад Global (XTS), Eutrac, Stucchi, і адаптер однієї системи не обов’язково стане в трек іншої. Перед закупівлею звірте креслення адаптера з профілем треку або спитайте постачальника.

На трилінійному адаптері є перемикач лінії з позиціями 1, 2, 3. Лінію обирають після встановлення світильника, і це треба внести в схему: інакше через пів року ніхто не згадає, чому вітрина вмикається разом з черговим світлом.

Типові помилки при монтажі трилінійного треку

• Три лінії від однієї фази навантажені на повну. Кожна лінія в межах 16 А, а нейтраль перегріта, бо в ній сума струмів. Від однієї фази рахуйте 16 А на весь трек.
• Окремі автомати на кожну лінію від однієї фази. Кожен автомат захищає свою лінію, а нейтраль, через яку йде сума струмів, лишається без захисту. Від однієї фази ставлять один спільний автомат до 16 А, а лінії перемикають вимикачами або реле після нього.
• Трек не можна знеструмити повністю. При ремонті вимкнули одну лінію, а дві інші під напругою. При живленні від трьох фаз ставлять триполюсний автомат або спільний вимикач, а нейтраль окремо не розривають.
• Замкнена траса. Якщо трек іде по контуру квадрата чи прямокутника, за інструкцією TRACK-3F контур розривають у місці вводу живлення: шина не повинна утворювати замкнене коло.
• Довга траса з вводом живлення з одного кінця. На довгих лініях падає напруга. Ввід краще робити посередині траси або ділити її на кілька ділянок з окремим живленням.
• Не та сторона заземлення. У трилінійному треку провідник заземлення йде вздовж одного боку профілю, тому з’єднувачі бувають лівого і правого виконання. Якщо виконання не збігається зі схемою траси, з’єднувач не стане на місце.
• Світильники з різними адаптерами на одному об’єкті. Частина закупівлі під однолінійний трек, частина під трилінійний. Виявляється на монтажі.

Третій варіант: магнітний трек 48 В

Окремо від цих двох типів існують магнітні треки низької напруги 48 В. Світильники в них тримаються на магнітах і ставляться в будь-якому місці без фіксатора, а живлення йде від окремого блока живлення. Це рішення для житлових і невеликих комерційних інтер’єрів, де важливий тонкий профіль і доступ до світильників без електрика. Для торгових залів з десятками потужних прожекторів зазвичай обирають трек 230 В. Детальніше в розділі магнітні треки 48V.

Як обрати шинопровід: короткий алгоритм

1. Скільки груп світла потрібно? Одна: підійде однолінійний. Дві або три: трилінійний.
2. Яке загальне навантаження на трасу? До 3,6 кВт з запасом: вистачить однієї фази. Більше: трилінійний трек від трьох фаз або кілька вводів живлення.
3. Як керуватимете світлом? Вимикачами або реле: лінії треку. Диммування і сценарії по кожному світильнику: трек з провідниками DALI або бездротове керування.
4. Який адаптер у світильників, які ви обрали? Він має відповідати треку.
5. Яка стеля? Трек кріплять прямо до стелі, у рейкову стелю або на тросових підвісах під відкритою стелею.

Трекова система TRACK-3F від Vision Lighting

Ми виробляємо трилінійний шинопровід TRACK-3F: три незалежні лінії живлення, секції 1, 2 і 3 м, чорний і білий колір, інші кольори RAL на замовлення. Профіль витримує до 20 кг на метр, на один адаптер можна підвісити до 10 кг. До нього є під’єднання живлення, прямі, кутові, Т- і Х-подібні та гнучкі з’єднання, тросові підвіси. Трек зроблений під трилінійні адаптери стандарту Global, тож на нього стають і трекові прожектори SHOOTER з адаптером 3F, і світильники інших виробників з адаптером Global. На SHOOTER лінію перемикають, не знімаючи прожектор з треку. Для прожекторів SHOOTER з DALI потрібен окремий шинопровід, трилінійний з жилами DALI: його підбираємо під проєкт.

Трасу можна зібрати в конфігураторі треку: оберіть форму і розміри, і конфігуратор сам поставить з’єднувачі потрібного виконання, заглушки і підвіси, порахує специфікацію з цінами і дасть PDF і DXF. Якщо потрібно розподілити світильники по лініях і точках живлення, ми зробимо це в світлотехнічному проєкті.

Часті питання

Чи можна підключити трифазний шинопровід до звичайної мережі 220 В?

Так. Трилінійний («трифазний») трек підключають до однієї фази 230 В, а три лінії використовують як три окремі групи світла. Загальне навантаження на трек при цьому не більше номіналу нейтралі, типово 16 А.

Чи можна ставити однофазні світильники на трифазний трек?

Ні. Адаптер однолінійного треку не підходить до профілю трилінійного. Потрібен світильник з трилінійним адаптером.

Скільки світильників можна поставити на один трек?

Від однієї фази весь трек обмежений приблизно 3,6 кВт, від трьох фаз приблизно 3,6 кВт на кожну лінію. Точну кількість визначають з урахуванням пускових струмів драйверів і автоматів захисту.

Як вибрати лінію для світильника на трилінійному треку?

Перемикачем на адаптері світильника, позиції 1, 2 або 3. На більшості адаптерів, зокрема на прожекторах SHOOTER, лінію можна змінити, не знімаючи світильник з треку. Робіть це після вимкнення живлення.

Що краще для магазину: трилінійний трек чи DALI?

Трилінійний трек дає до трьох груп, які вмикаються вимикачами чи реле. DALI дає керування кожним світильником окремо, диммування і сценарії. Для DALI на треку є окремий вид шинопроводу: трилінійний з DALI. У ньому крім трьох ліній живлення є дві додаткові жили D1 і D2, по яких іде сигнал керування, а DALI-адаптер світильника бере його з шини. Інший варіант: світильники з бездротовим керуванням. Що обрати, залежить від того, наскільки часто ви змінюватимете сценарії світла.
