Трекова система освітлення

Трекова система освітлення складається з алюмінієвого шинопроводу з мідними струмопровідними шинами всередині та світильників з адаптером, які встановлюються в будь-якій точці траси. Світильник можна пересунути, додати або зняти без електрика й без нової проводки, тому трекове освітлення обирають магазини, супермаркети, шоуруми й офіси, де планування та викладка регулярно змінюються.

Чому трекова система TRACK-3F на три лінії

• Три незалежні лінії в одному треку: світильники розподіляються на три групи, які вмикаються окремо. Наприклад, загальне світло, акценти на викладці й чергове світло після закриття.
• Рівномірне навантаження: на великих об’єктах потужність розкладається на три лінії, а не перевантажує одну.
• Стандартний адаптер: TRACK-3F сумісний зі світильниками світових виробників з адаптером цього типу.
• Гнучкість на роки: при зміні концепції магазину світильники переставляються за кілька хвилин, сам трек залишається на місці.

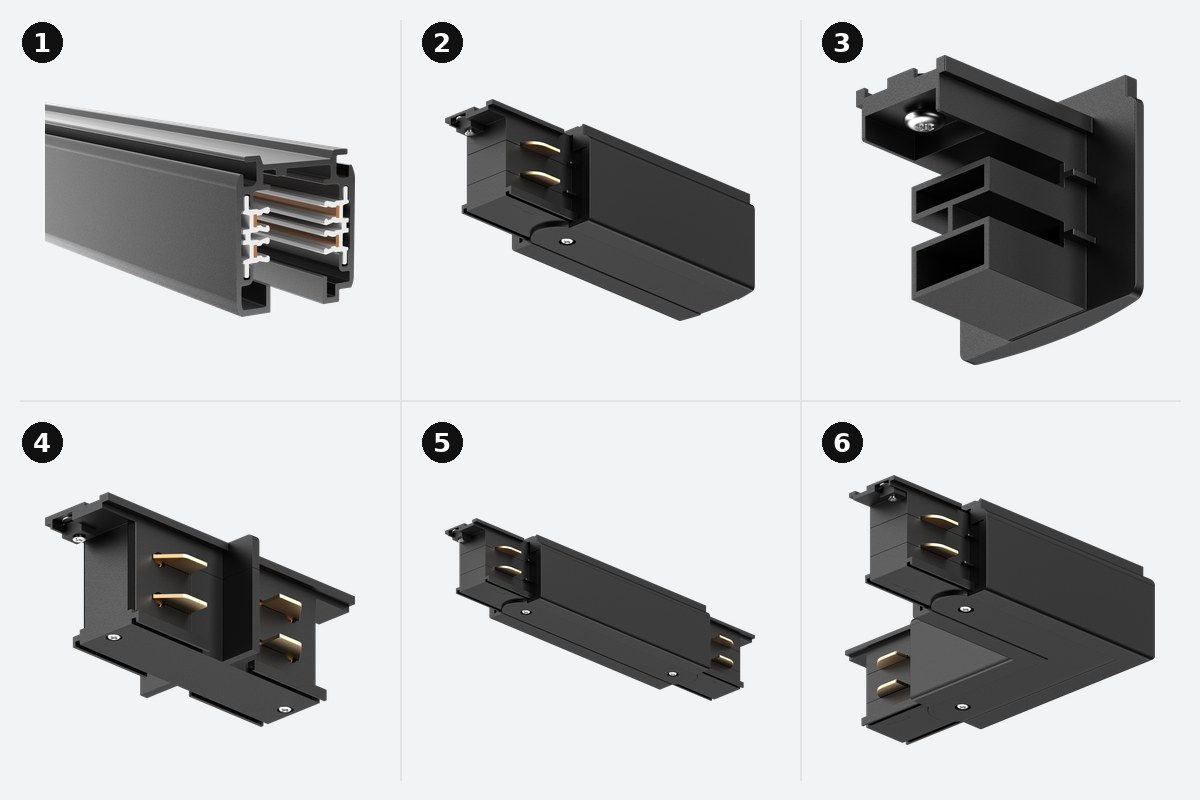

Елементи трекової системи

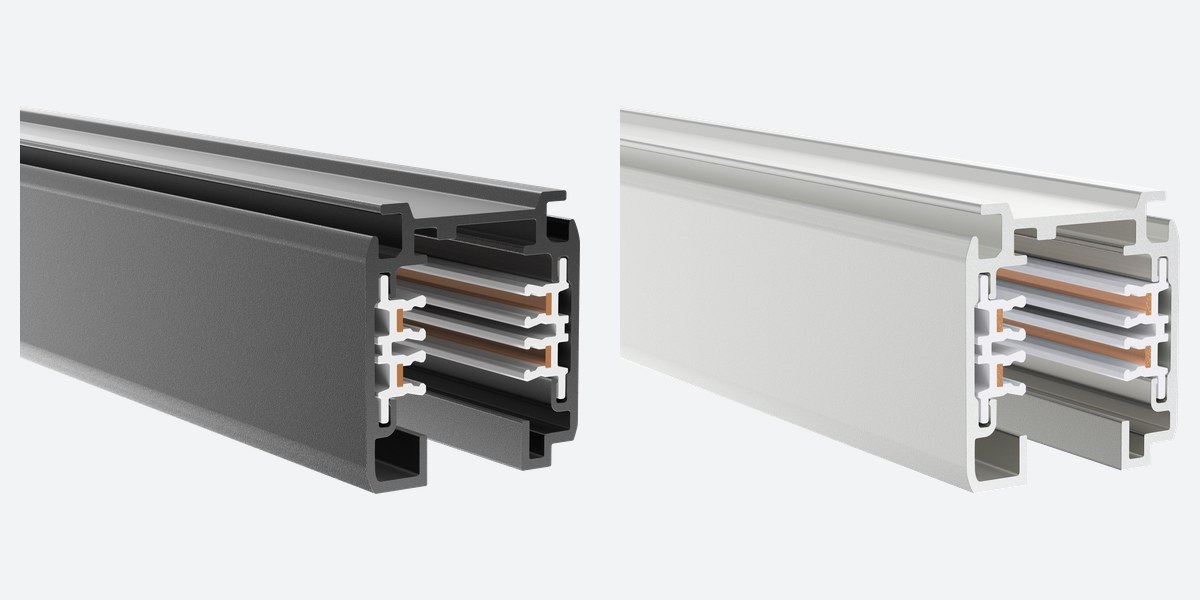

1. 1. Шинопровід TRACK-3F: секції довжиною 1, 2 і 3 м, чорні або білі. Секції з’єднуються в трасу потрібної довжини.
2. 2. Підключення живлення: вводить кабель у трек з торця траси.
3. 3. Торцева заглушка: закриває кінець треку й захищає шини.
4. 4. Коротке пряме з’єднання: стикує дві секції в одну лінію.
5. 5. Довге пряме з’єднання: так само стикує дві секції, у подовженому корпусі.
6. 6. Кутове з’єднання: поворот траси на 90°. Для нестандартних кутів є гнучке з’єднання.

Монтаж і колір

Трек кріпиться прямо до стелі або підвішується на тросах. Профіль витримує механічне навантаження до 20 кг на метр, а на один адаптер можна підвісити до 10 кг. Під відкритою стелею з фермами тросовий підвіс опускає світильники ближче до стелажів, а саму стелю залишає темною. Чорний трек майже непомітний на темній стелі, білий на світлій. Якщо інтер’єр вимагає іншого кольору, трек і конектори фарбуємо в RAL разом зі світильниками.

Які світильники ставити на трек

• SHOOTER-S: компактні прожектори для офісів, лаунжів і бутиків.
• SHOOTER-M: основна серія для магазинів одягу, взуття й шоурумів.
• SHOOTER-L: потужні прожектори для супермаркетів і високих стель.
• Панельні світильники PARALLEL: загальне світло над рядами стелажів прямо з треку.

Усі прожектори мають версії з адаптером 3F, частина з DALI для диммування та сценаріїв. Весь асортимент на сторінці трекових світильників.

Трекова система в реалізованих проєктах

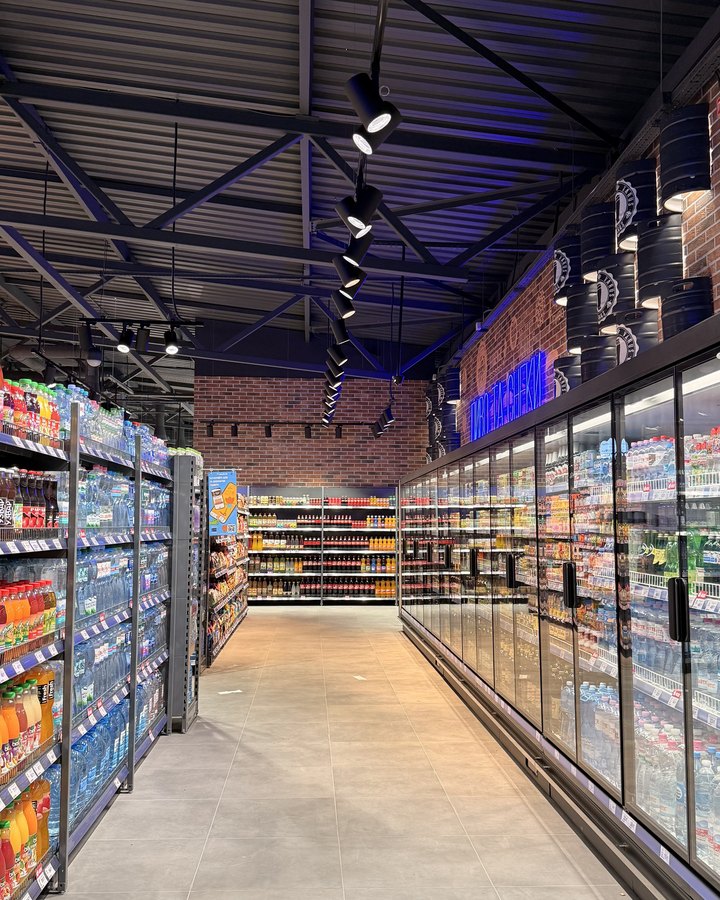

• VARUS, Софіївська Борщагівка: 286 метрів чорного треку на тросових підвісах і 435 прожекторів SHOOTER-L.

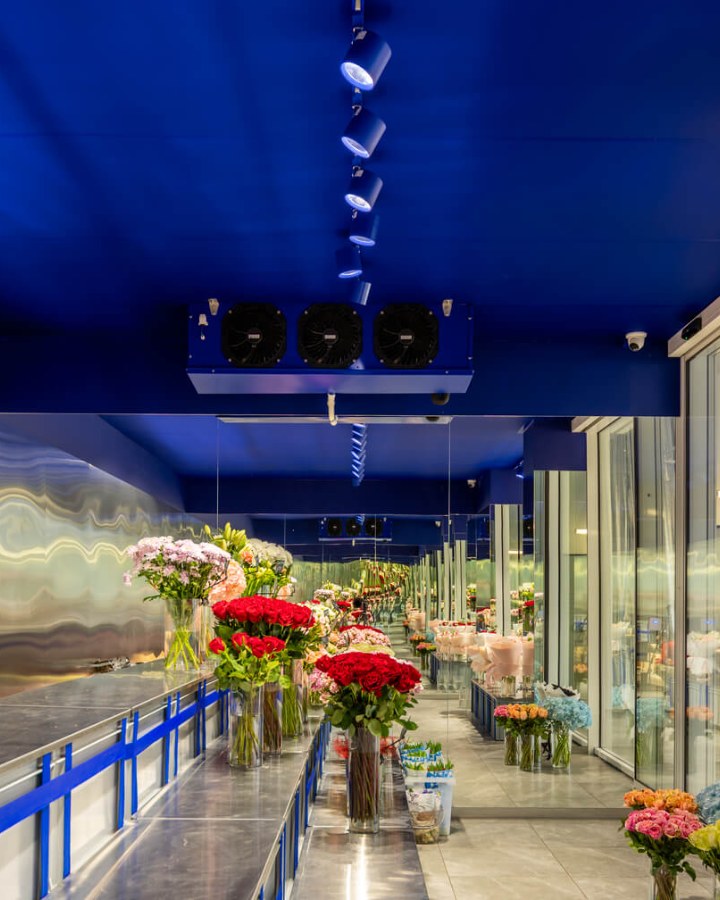

• AMSTER, Рівне: трек і конектори пофарбовані в синій колір інтер’єру разом із частиною прожекторів.
• ESTRO, Чернівці: треки з прожекторами SHOOTER-M між лініями світильників RAY-D.
• АЗК OKKO у Гатному: треки під відкритою стелею з фермами в торговому залі.
• Samsung, Київ: треки в підвісній стелі фірмового магазину.

Часті питання про трекові системи

Чим трек на три лінії відрізняється від треку на одну лінію?

Трек на одну лінію має одну лінію живлення, всі світильники на ньому вмикаються разом. TRACK-3F має три незалежні лінії, як три клавіші вимикача: кожну групу світильників вмикають окремо, а навантаження розподіляють рівномірно. Для магазинів і супермаркетів краще трек на три лінії.

Скільки світильників можна поставити на один трек?

Шинопровід TRACK-3F розрахований на струм до 16 А на кожну лінію, тобто приблизно до 3,6 кВт на лінію і до 11 кВт на трасу від одного підключення живлення. Наприклад, прожекторів SHOOTER-L по 30 Вт на одну лінію теоретично вміщується близько 120, але в проєкті ми закладаємо запас на пускові струми драйверів і рівномірно розподіляємо світильники між лініями. Точну кількість, точки живлення й автомати захисту ми розраховуємо в світлотехнічному проєкті.

Як порахувати, скільки треку потрібно?

Довжина траси визначається планом розстановки світильників. До шинопроводу додаються підключення живлення, заглушки й з’єднання на кожен стик і поворот, а для тросового монтажу ще підвіси. Повну специфікацію ми готуємо разом із проєктом.

Розрахуємо світлотехнічний проєкт, підберемо трек і світильники та виконаємо монтаж під ключ. Секції шинопроводу дивіться в розділі трилінійні трекові шини.

Підібрати під проєкт

Взуття і спорт

Трек під відкритою стелею

Шинопроводи йдуть під відкритою стелею з комунікаціями, а прожектори розвернуті на стіни з кросівками, острівні столи і вішала.

• Об’єкт: SuperStep, ТРЦ Dream, Київ
• Прожектори: 120 SHOOTER-M
• Монтаж: трек під відкритою стелею

Серія SHOOTER-M · Проєкт SuperStep

Взуття і сумки

Треки між лініями світла

Між паралельними лініями RAY-D проходять треки з прожекторами: загальне світло і акценти на полицях працюють незалежно.

• Об’єкт: ESTRO, Bukovyna Mall, Чернівці
• Прожектори: 84 SHOOTER-M
• Загальне світло: 50 м RAY-D

Серія SHOOTER-M · Проєкт ESTRO

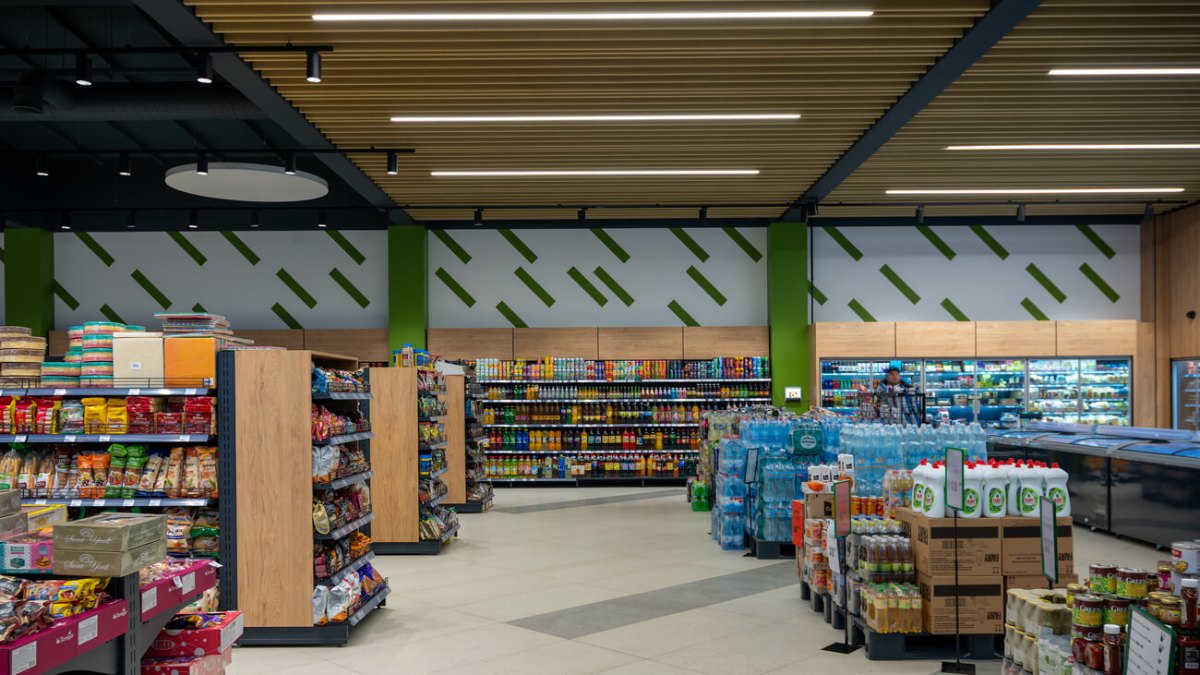

Супермаркет

Трек у рейковій стелі

Прожектори на треку світять на стелажі, а коли змінюється розстановка товару, їх просто переставляють уздовж треку.

• Об’єкт: супермаркет TENDO, Сарни
• Стелажі: SHOOTER-L на треку
• Також: LINK у рейковій стелі, SATURN

Серія SHOOTER-L · Проєкт TENDO

Монобренд

Трек разом з врізними

Врізні AISLE дають рівне загальне світло, а прожектори на треку виділяють колекцію на манекенах і полицях.

• Об’єкт: DKNY, ТРЦ Ocean Plaza, Київ
• Акценти: SHOOTER-L на треку
• Загальне світло: AISLE

Серія SHOOTER-L · Проєкт DKNY

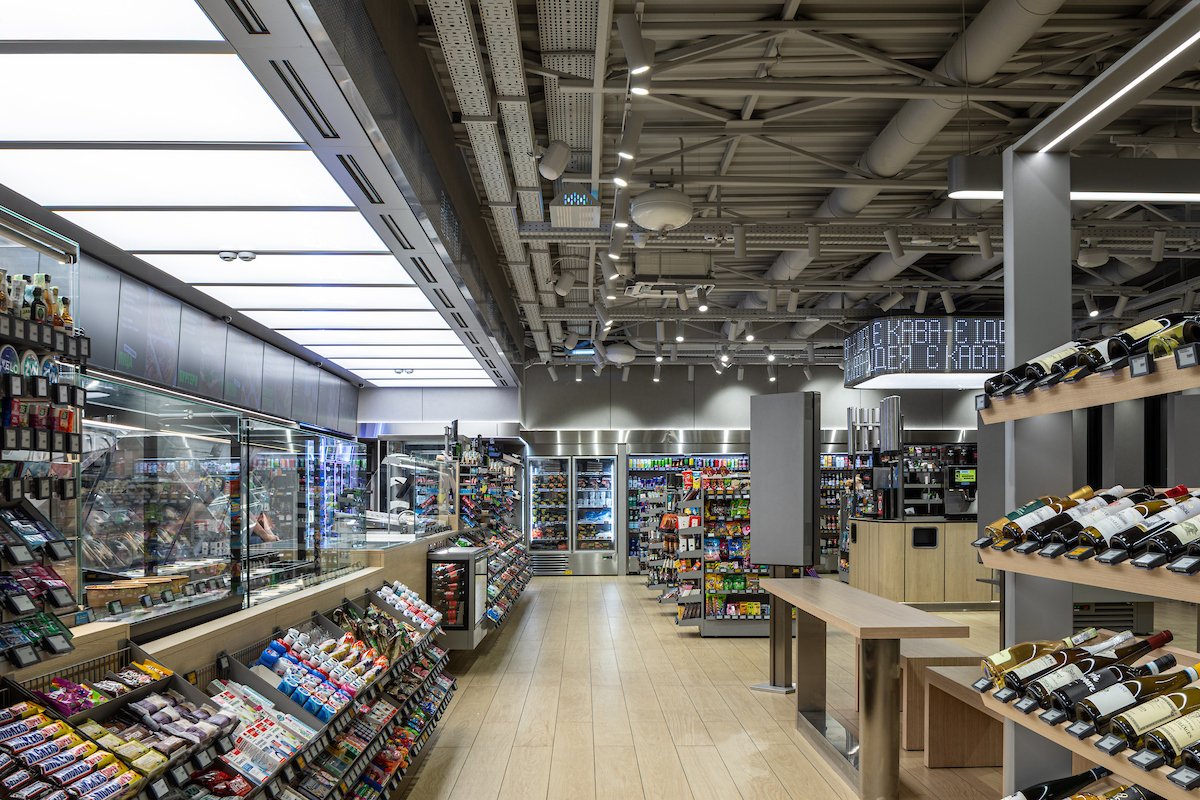

АЗК

Шинопроводи під фермами

Треки змонтовані під відкритою стелею з фермами, прожектори дають акценти на стелажах, холодильних вітринах і полицях з вином.

• Об’єкт: АЗК OKKO, Гатне, Київська обл.
• Прожектори: SHOOTER-M
• Світло: 4000 K, Ra 90

Серія SHOOTER-M · Керування освітленням
