Укрнафта в Користи: освещение АЗК

АЗК после ремонта: магазин, кафе и территория

АЗК Укрнафта №17/003 находится на улице Киевской в селе Користь Ровенского района. Во время текущего ремонта станцию обновили полностью: торговый зал с магазином, кафе с горячей едой, кофейный остров, санузлы, кухня, служебные помещения, терраса и территория с топливными колонками.

Vision Lighting сделала светотехнический расчет в DIALux для всех помещений и территории и подобрала светильники. Проект разработали в октябре 2024 года. Фото сделали через год работы станции, поэтому на них свет такой, каким его каждый день видят водители.

Треки под открытым потолком: 60 прожекторов SHOOTER-L

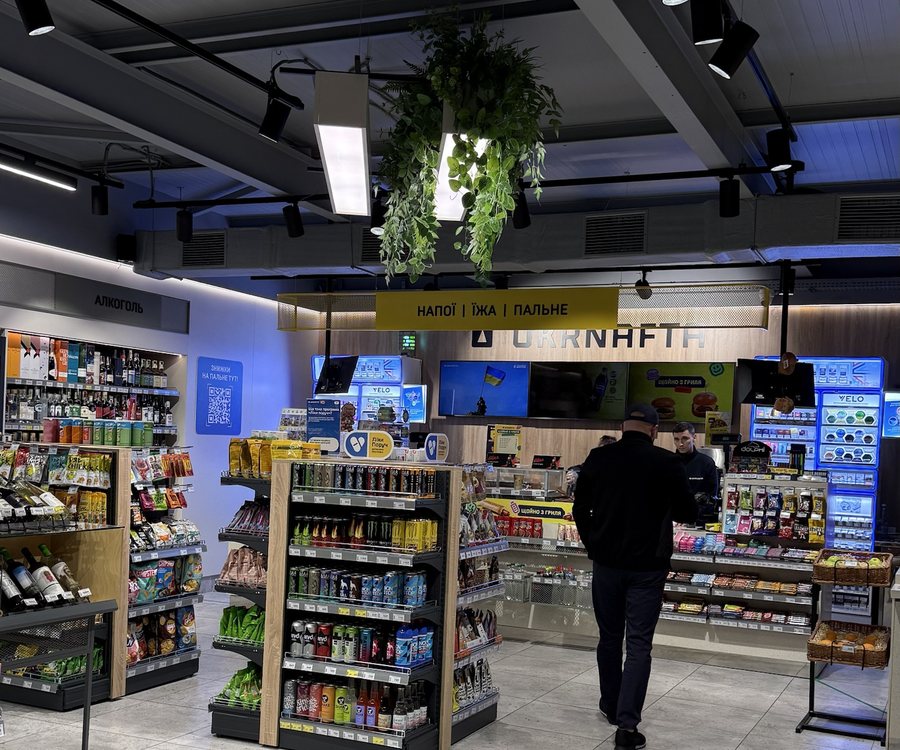

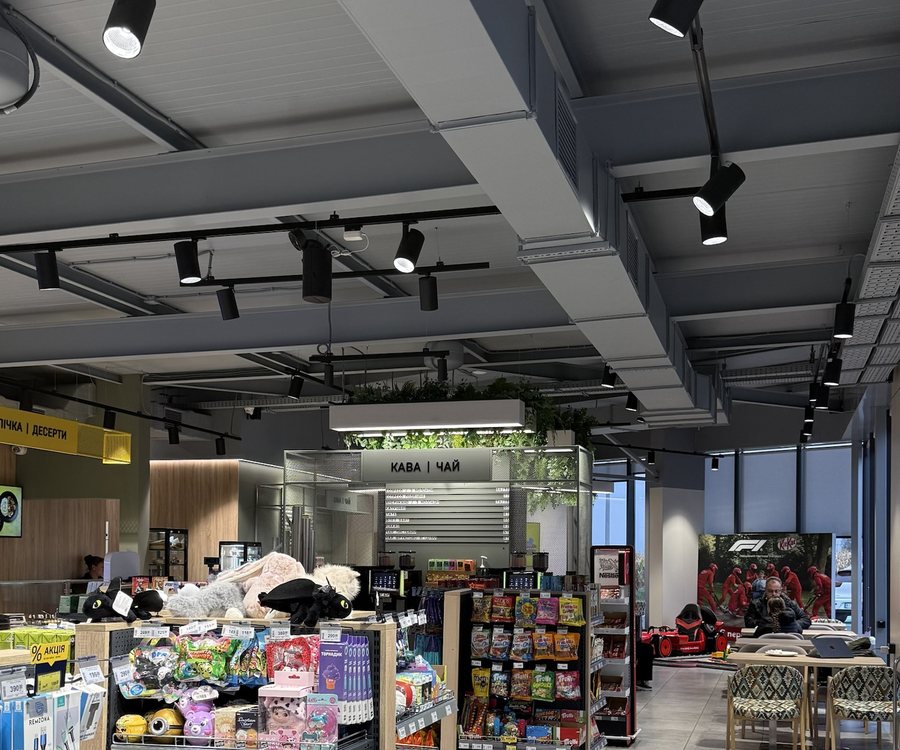

Потолок в зале открытый: темные фермы, воздуховоды и кабельные лотки. Чтобы не прятать инженерию за подвесным потолком и не терять высоту, общий и акцентный свет сделали одним решением: трековые прожекторы SHOOTER-L на шинопроводах TRACK-3F на высоте 3,5 м.

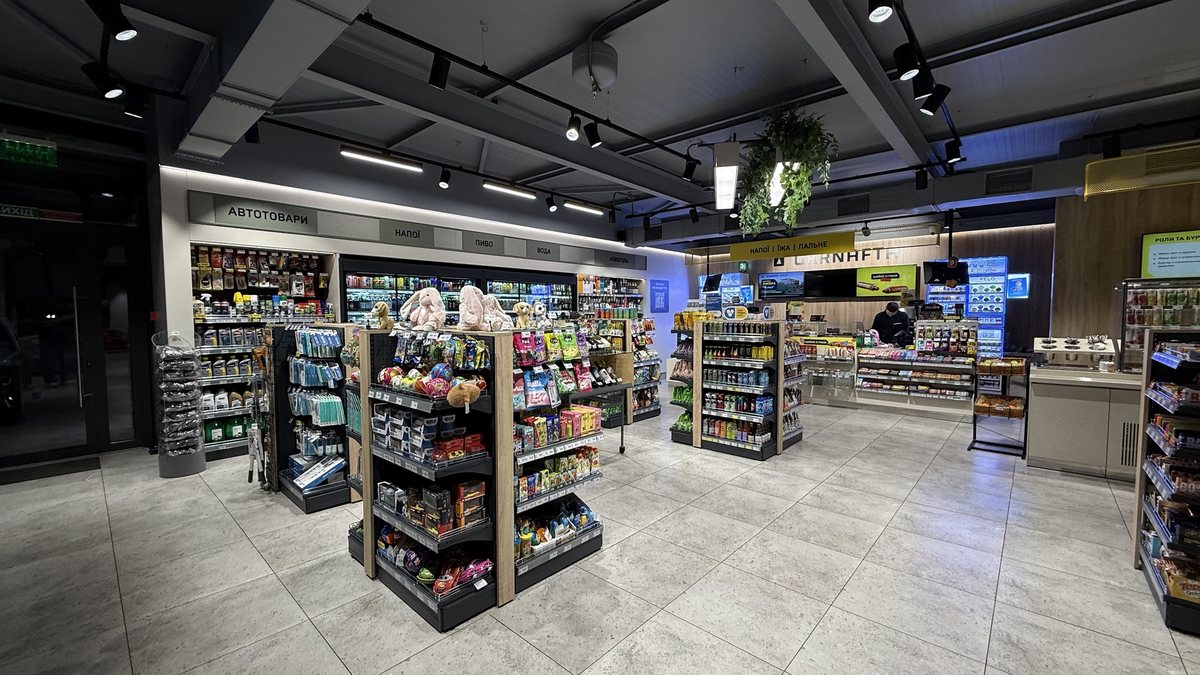

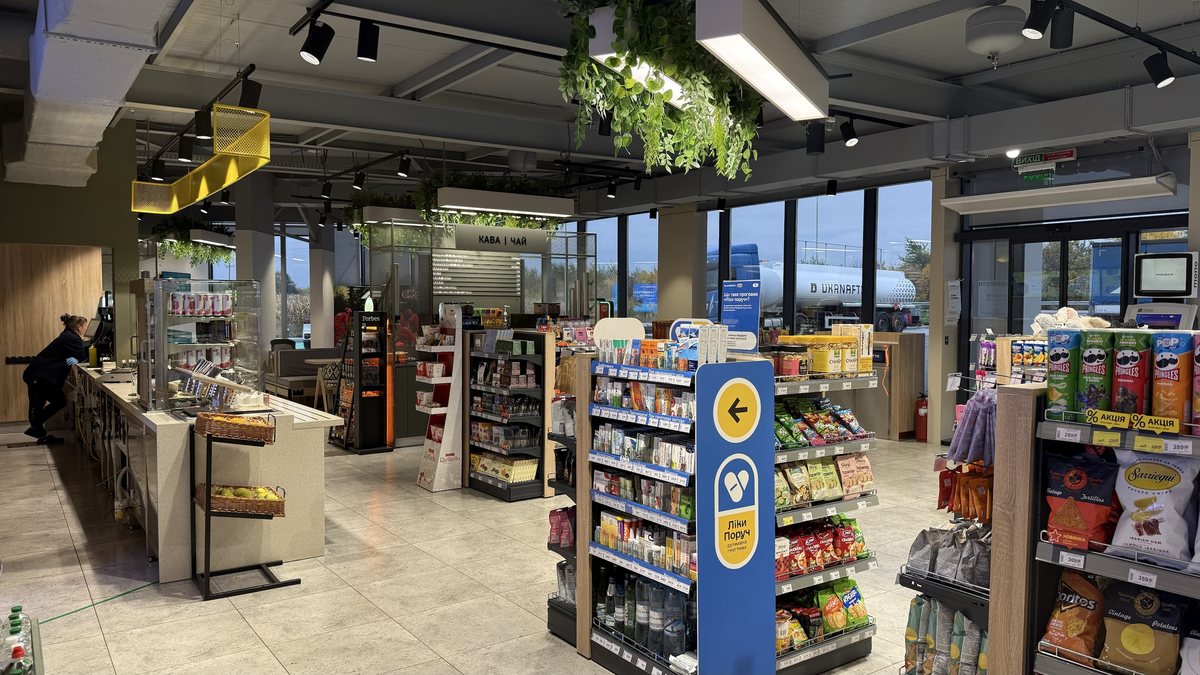

Трассы шинопровода идут вдоль рядов стеллажей и над кассой. Всего 29 секций длиной от 1 до 3 м, вместе 69,5 м. Там, где план зала ломается под углом, трассы соединены угловыми и гибким коннекторами.

Прожекторы имеют разные углы: 38° для стеллажей и проходов, 60° там, где нужно ровно залить более широкую площадь, 24° для точечного акцента. На товаре на стеллажах освещенность достигает 1500 лк. Еще четыре SHOOTER-S по 8 Вт подсвечивают отдельные полки. Каждый шинопровод TRACK-3F имеет 3 независимые линии, как трехклавишный выключатель, поэтому часть прожекторов подключена к отдельной группе аварийного освещения.

Внутри станции выдержана одна цветовая температура 4000 K с цветопередачей Ra 80, поэтому упаковка, напитки и еда на витринах имеют естественные цвета.

Кафе с линейным светом и прилавок с горячей едой

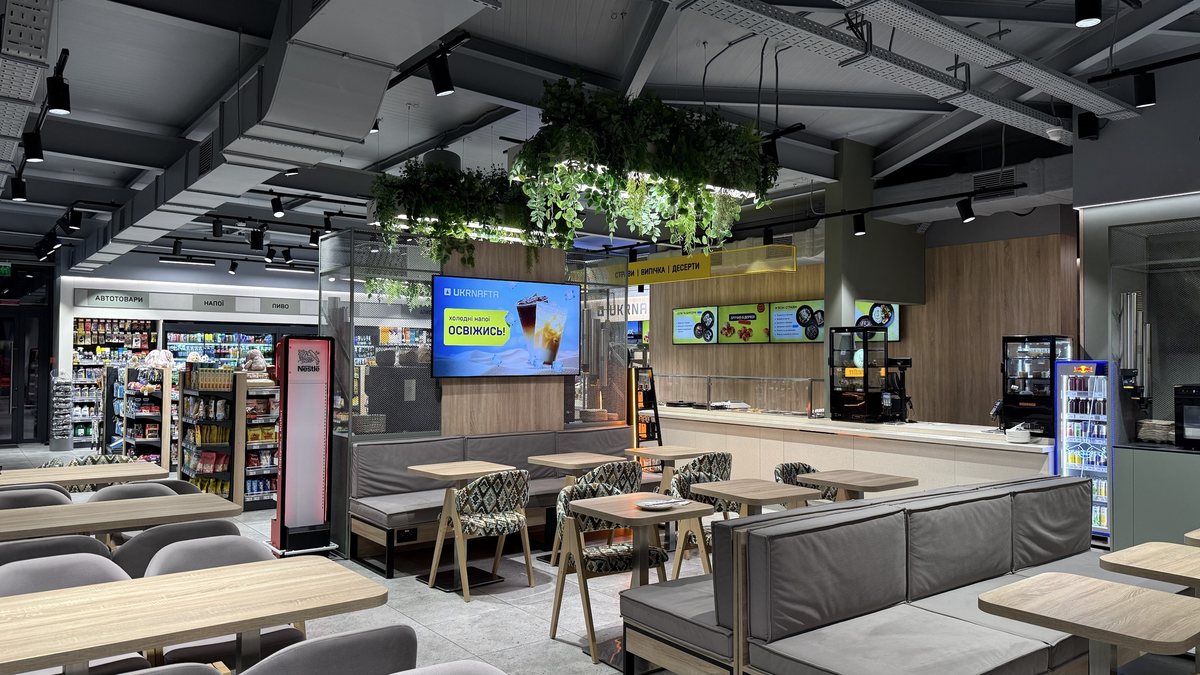

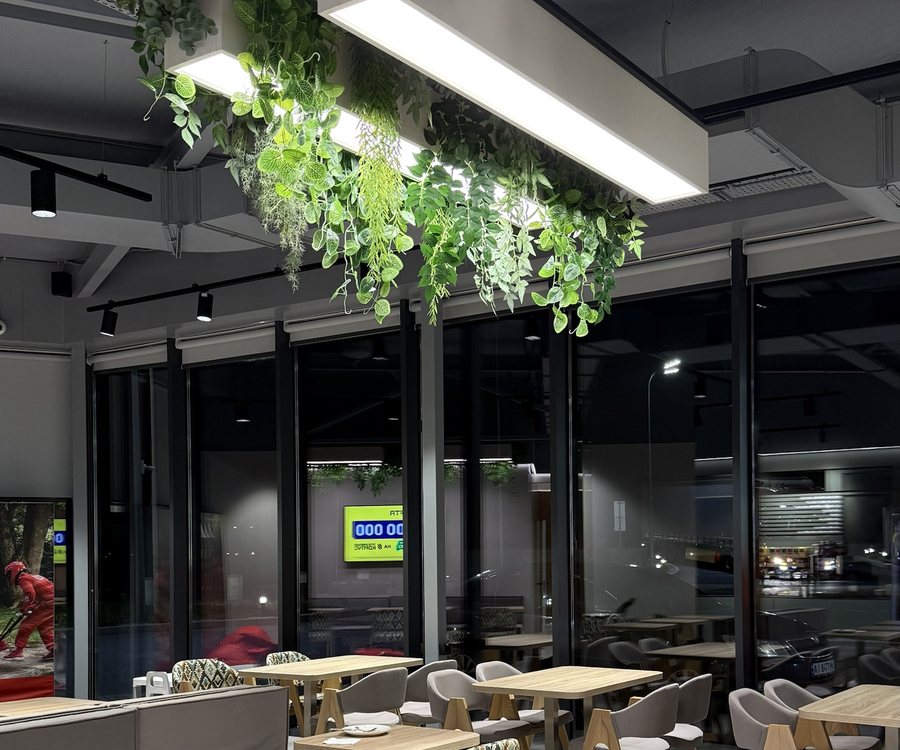

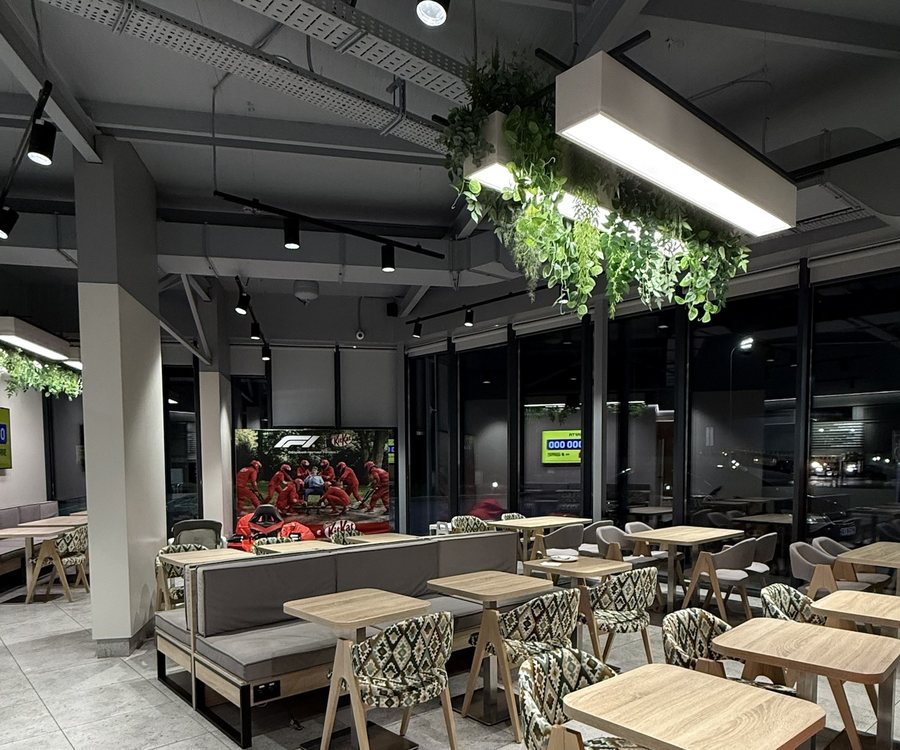

Кафе освещено по другому принципу, чем магазин. Здесь свет не продает товар, а дает отдохнуть, поэтому на столах около 800 лк, а свет мягче, чем на стеллажах. Кафе открыто в зал и имеет панорамные окна. Над столами висят линейные светильники LINK в конструкциях с растениями. Они дают ровный свет на столы и не слепят людей, которые сидят лицом к залу.

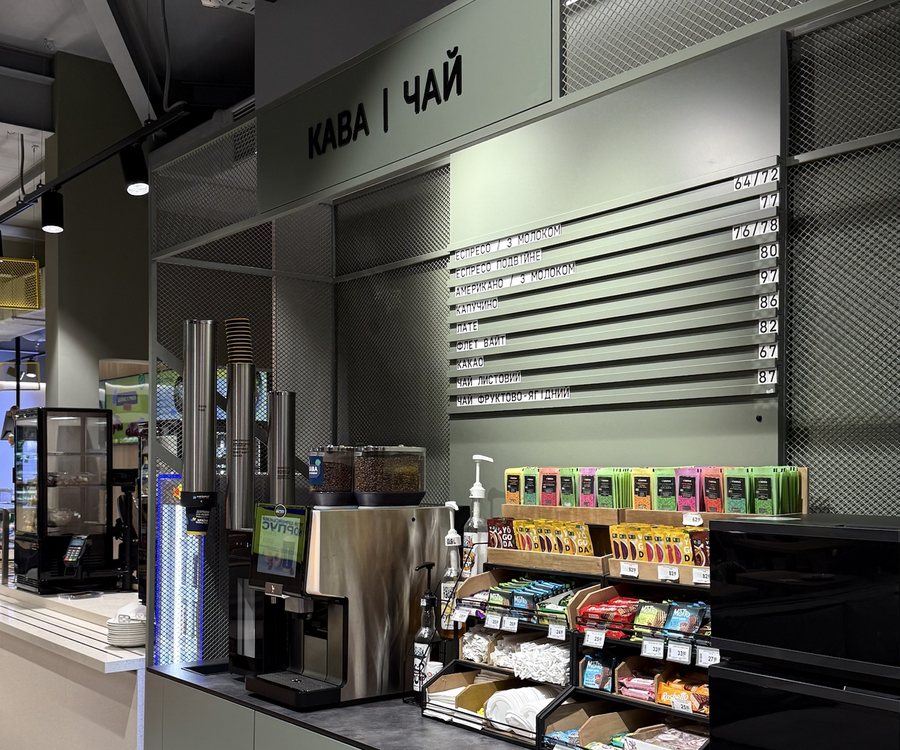

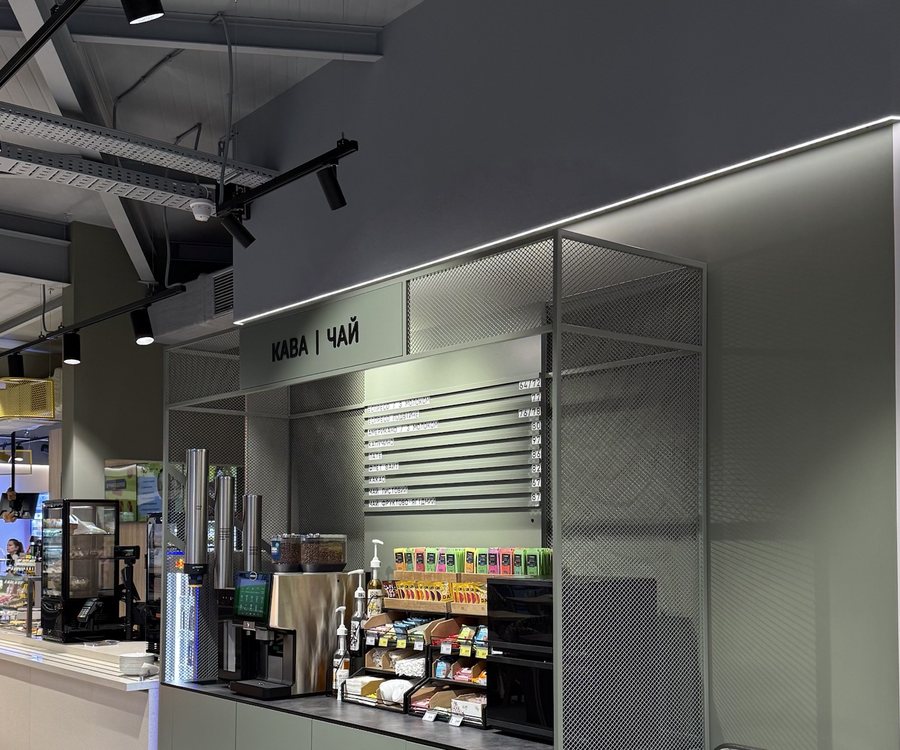

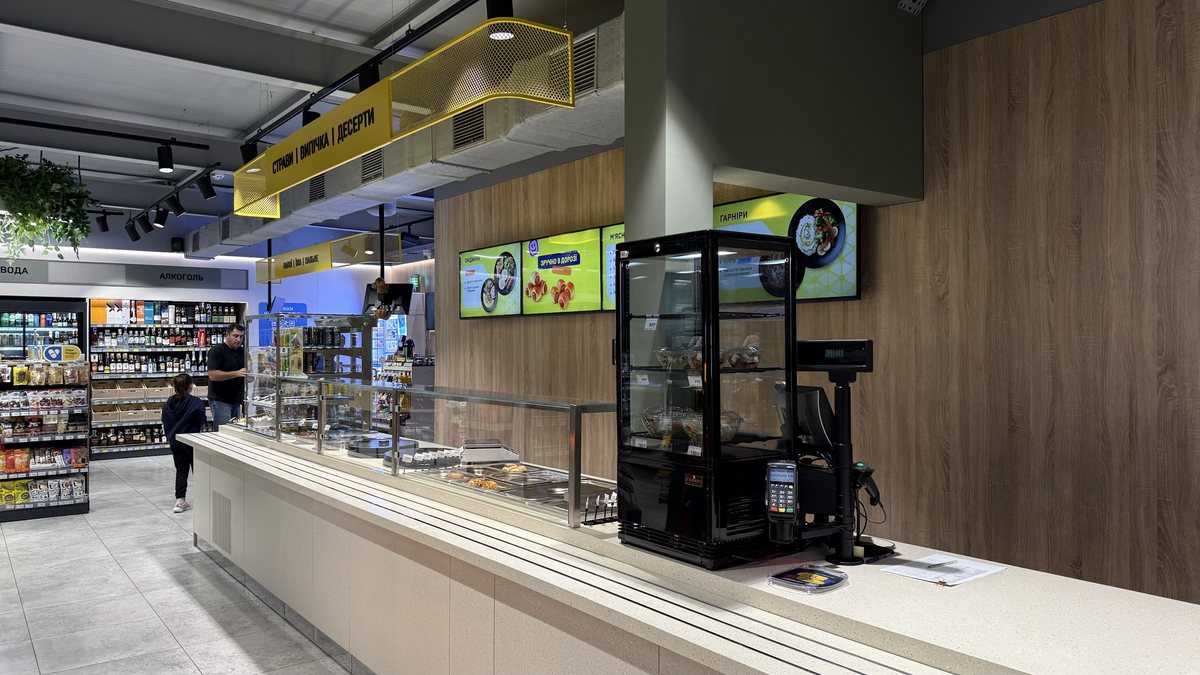

Прилавок с горячей едой и кофейный остров «Кава | Чай» освещают те же SHOOTER-L с трасс над залом. Прожекторы направлены на витрины и рабочие поверхности, поэтому еда выглядит аппетитно, а бариста видит, что делает.

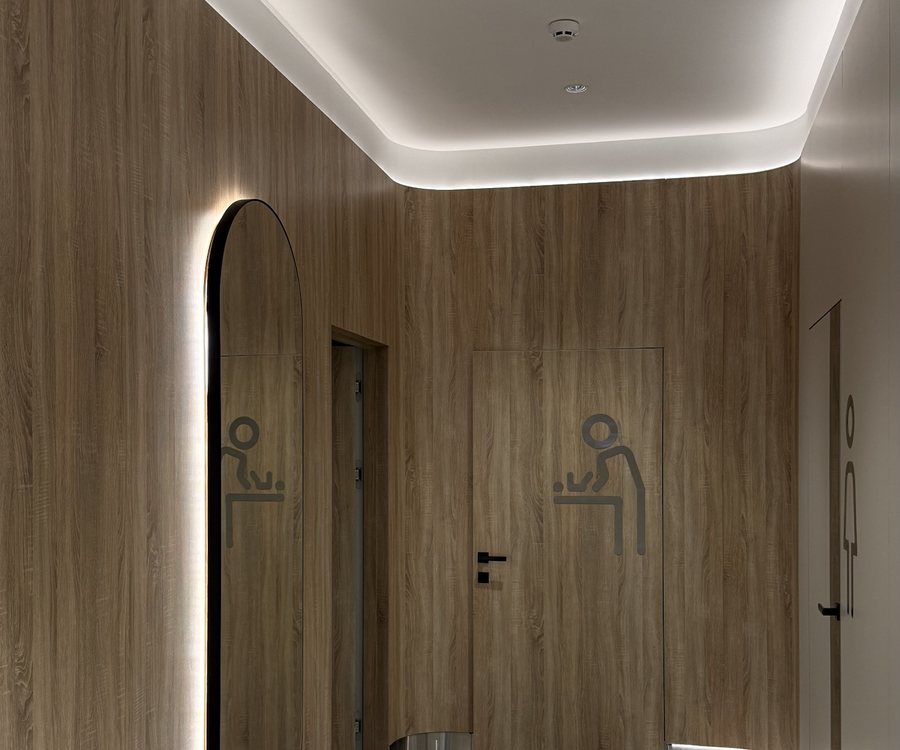

Санузлы и коридор: встраиваемые AISLE

В коридоре, санузлах и служебных помещениях стоят 17 встраиваемых светильников AISLE SLR110R по 10 Вт с углом 45°. Узкий пучок дает свет вниз и не засвечивает деревянные панели на стенах.

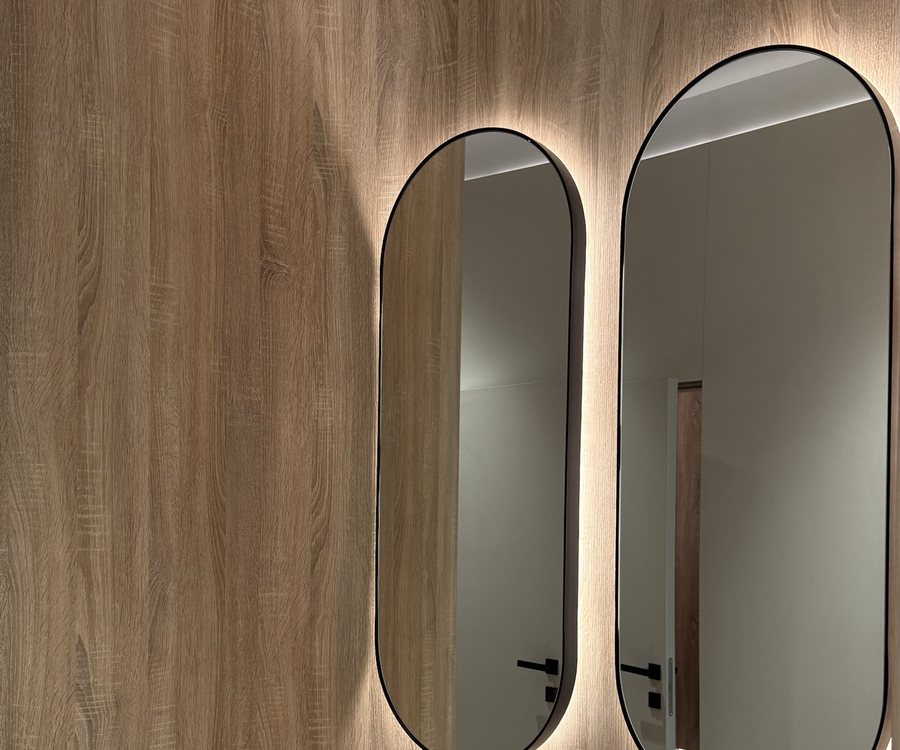

Контурная подсветка 3000 K в потолочных нишах и за зеркалами делает санузлы теплее и спокойнее торгового зала.

Терраса и территория: LINK IP65 и консольные ROUNDABOUT

На террасе работают 5 герметичных светильников LINK длиной 1,7 м со степенью защиты IP65, а 10 грунтовых светильников 3000 K подсвечивают фасад возле столиков.

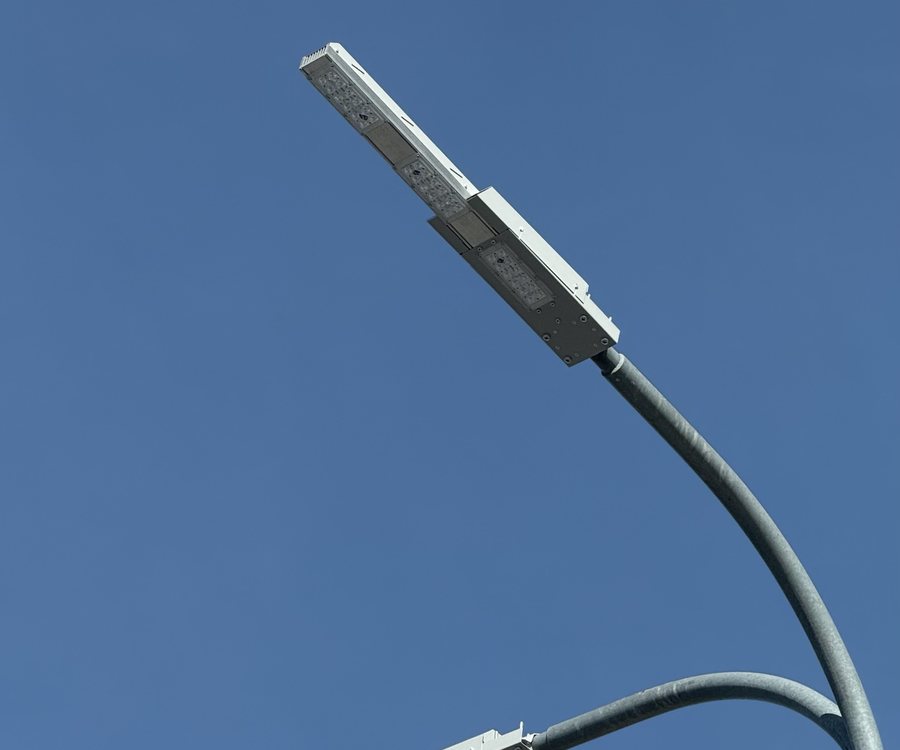

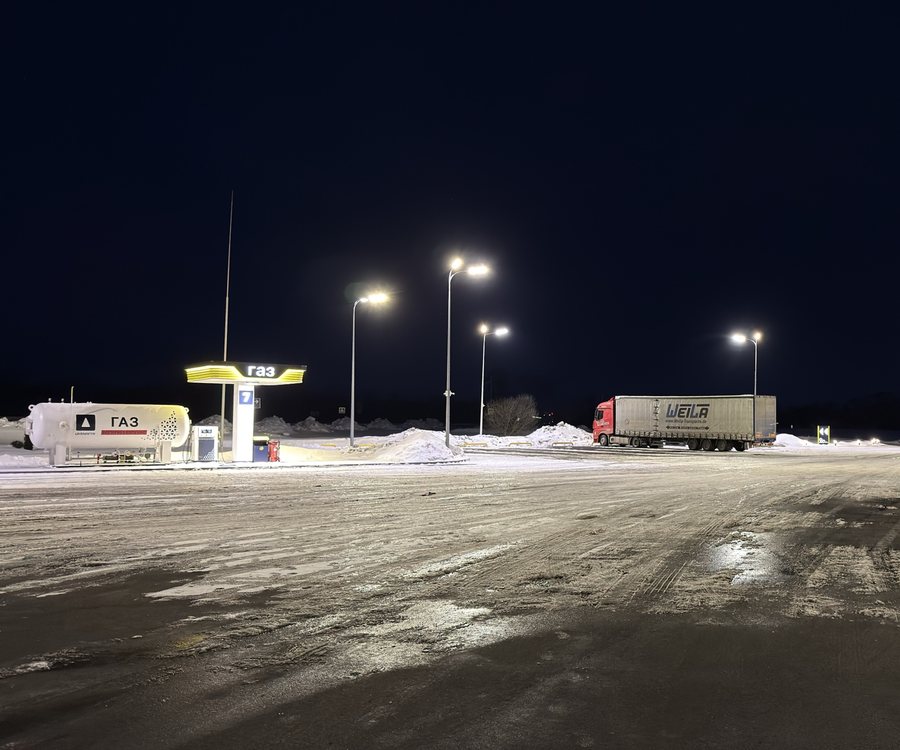

Территорию АЗК освещают консольные светильники ROUNDABOUT 150 Вт с оптикой T2M и цветовой температурой 5000 K. Оптика распределяет свет вдоль проезда, а более холодный белый свет четко отделяет территорию станции от темной трассы.

Две зоны, два уровня света: магазин и кафе

Проект делит АЗК на две зоны с разным подходом к свету: магазин, где свет продает товар, и кафе, где людям должно быть спокойно. Поэтому и уровни света разные:

• Магазин, товар на стеллажах: до 1500 лк
• Кафе, столы: около 800 лк

Светильники в проекте

• SHOOTER-L: 60 трековых прожекторов 13 и 19 Вт, 4000 K, углы 24°, 38° и 60°
• SHOOTER-S: 4 трековых прожектора 8 Вт, 4000 K, 60°
• TRACK-3F: 29 секций шинопровода, вместе 69,5 м
• LINK: 10 линейных светильников 1,5 м в кафе и 5 герметичных 1,7 м IP65 на террасе
• AISLE: 17 встраиваемых светильников 10 Вт, 4000 K, 45°
• ROUNDABOUT: консольные уличные светильники 150 Вт, T2M, 5000 K
