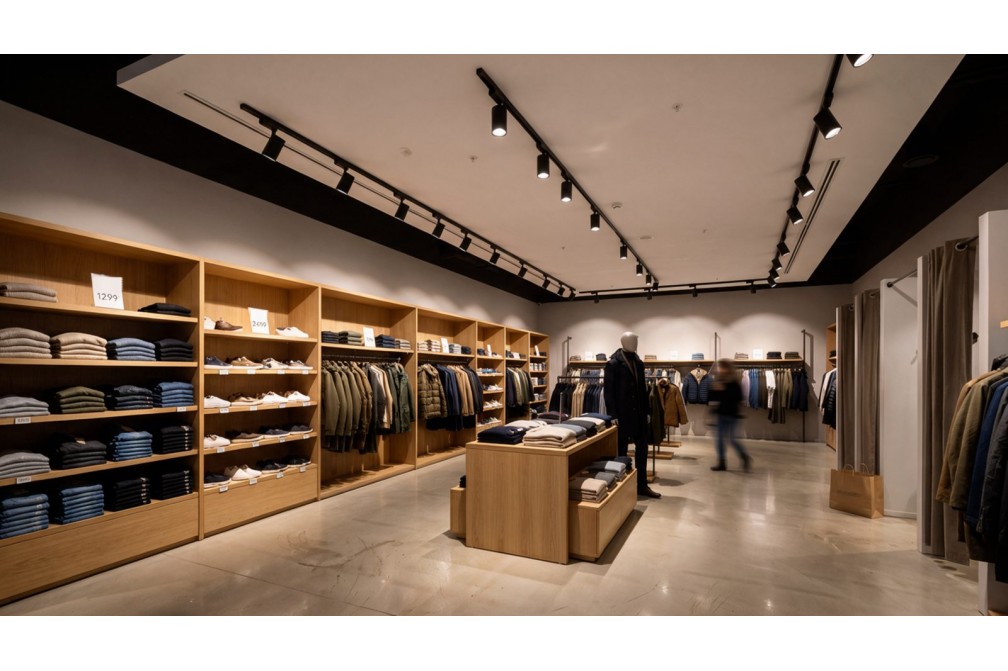

Как выбрать трековые прожекторы: 9 советов

Трековые прожекторы покупают по фото в каталоге, а оценивают уже в зале: видно ли товар на нижних полках, не слепит ли покупателя у кассы, не выглядит ли мясо серым. Большинство ошибок можно увидеть еще до заказа, если знать, на что смотреть. Ниже девять практических советов, проверенных на торговых объектах, с цифрами, которые можно сразу подставить в свой план.

1. Начните с товара, а не с прожектора

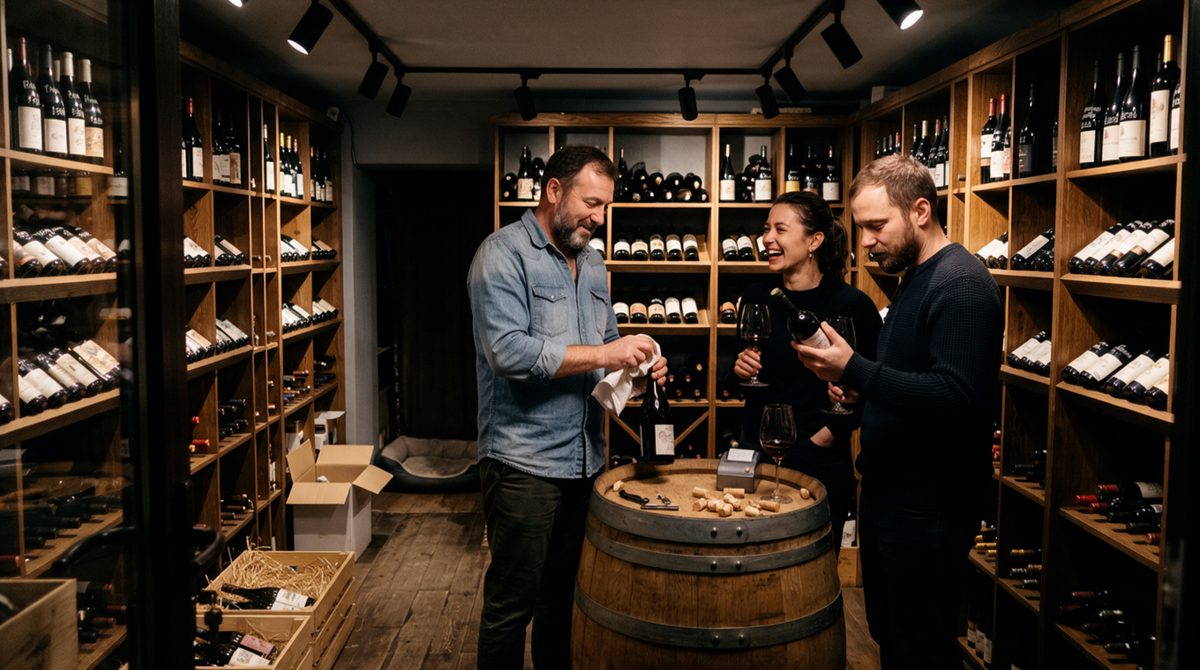

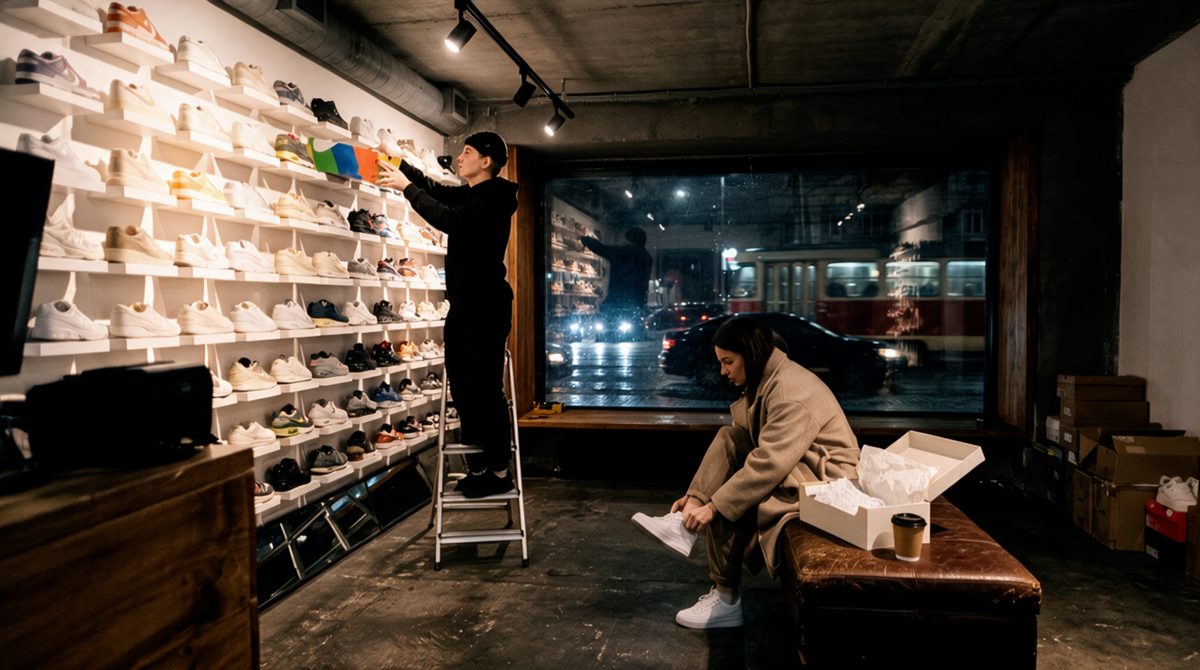

Первый вопрос не «какой прожектор», а «что именно должно быть заметным». Для каждой зоны запишите, что в ней лежит и как покупатель на это смотрит: стена с обувью, островной стол, витрина с мясом, стеллаж с вином.

Акцентный свет работает только в контрасте с общим. Североамериканское светотехническое общество (IES) приводит ориентиры: соотношение 2 : 1 между акцентом и фоном уже заметно, 5 : 1 дает мягкий драматичный эффект, 15 : 1 сильный. Для продуктового магазина обычно достаточно 2–3 : 1, для одежды и обуви 3–5 : 1, для бутика и шоурума 5 : 1 и больше.

2. Подберите угол рассеивания под расстояние

Угол рассеивания определяет, какое пятно света прожектор даст на товаре. Угол в каталоге измеряют по половине максимальной силы света, поэтому реальное пятно немного шире, но для выбора этой оценки достаточно.

Диаметр пятна в зависимости от угла рассеивания и расстояния от прожектора до товара:

Практическое правило:

• 10–15° для отдельного предмета: манекен, бутылка на полке-подиуме, витрина с часами;
• 24° для акцента на участке стеллажа или стола;
• 38° для ровного света на стене с товаром;
• 60° для заливки больших поверхностей и невысоких потолков.

Узкий угол при малом расстоянии дает маленькое яркое пятно и темные промежутки. Широкий угол с большой высоты размазывает свет по полу.

3. Наклон прожектора не больше 15° и правильное расстояние трека от стеллажа

Прожектор, наклоненный к стеллажу не больше чем на 15° от вертикали, освещает фасад товара, а линза остается в корпусе и не попадает в глаза покупателям. При большем наклоне человек, который идет по проходу или стоит у противоположного стеллажа, видит яркую линзу, и прожектор слепит. Угол 30° от вертикали является золотым стандартом для музеев и галерей, где зритель стоит перед экспонатом. В магазине покупатели движутся по проходам, поэтому наклон ограничивают 15°.

Поэтому трек вешают близко к стеллажу. Расстояние от фасада: высота трека минус высота центра товара, умноженная на tg 15° (примерно 0,27).

Самая частая ошибка в магазине: трек кладут по оси прохода, потому что так проще. Тогда прожекторы светят на стеллаж под большим углом, и покупатель видит яркие линзы вместо товара.

4. Рассчитайте шаг между прожекторами

Чтобы свет на стене был ровным, пятна от соседних прожекторов должны касаться или немного перекрываться. Ориентир: шаг между прожекторами примерно равен диаметру пятна на товаре.

Пример: трек на высоте 3,5 м, луч до товара около 2,4 м, угол 24°. Пятно около 1,0 м, значит шаг 0,9–1,1 м. С углом 38° при тех же условиях шаг можно увеличить до 1,5–1,7 м, но акцент получится мягче.

Для островных столов и отдельных манекенов шаг не важен: каждый прожектор направляют на свой объект.

5. Выбирайте цветовую температуру и Ra под товар

Цветовая температура задает настроение, индекс цветопередачи Ra показывает, насколько естественно выглядят цвета.

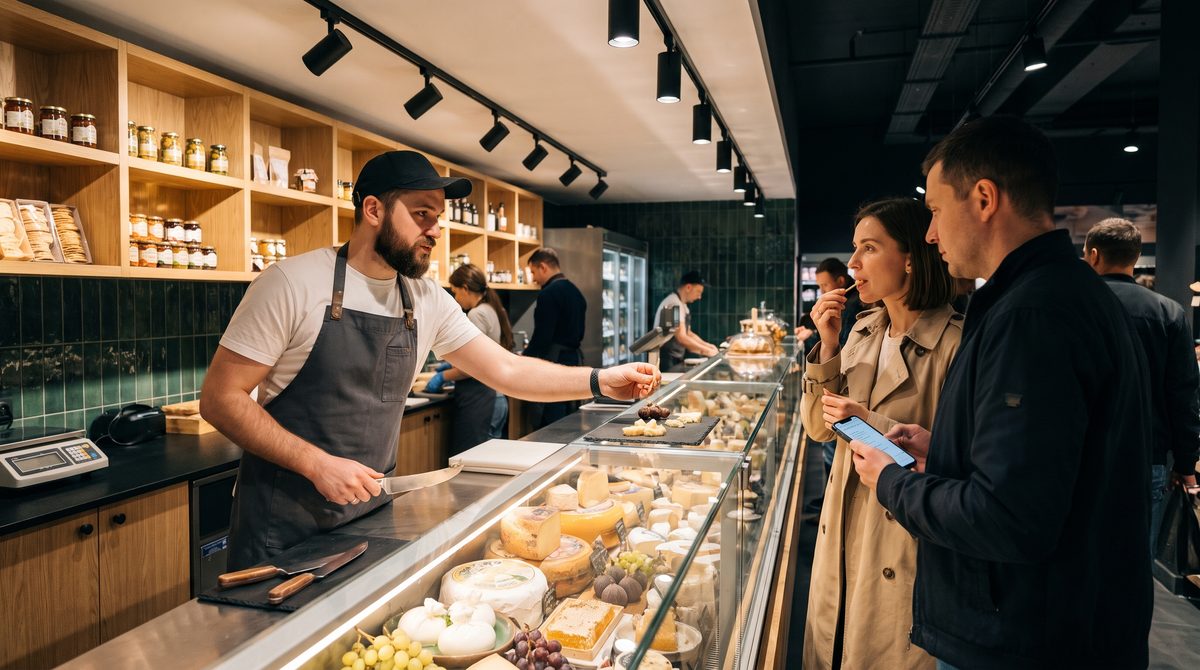

Для свежих продуктов существуют специальные спектры: красное мясо, мраморное мясо, рыба, хлеб, сыр, фрукты и овощи. Они усиливают цвета именно этих продуктов и используются только над соответствующей витриной. Спецспектр для мяса над овощами или над одеждой исказит цвета.

6. Добавьте антибликовые соты там, где покупатель смотрит вверх

У кассы, в кафе, на фудкорте, в зоне примерки люди поднимают взгляд и видят линзу прожектора. Сотовый фильтр (HoneyComb) обрезает боковые лучи и убирает ослепление.

Соты забирают часть света, около 10 %, поэтому в зонах с ними мощность закладывают с небольшим запасом. Над стеллажами в проходах, где линзу видно только сбоку, соты обычно не нужны.

7. Размер прожектора зависит от высоты и задачи

Большой корпус нужен не для красоты: в нем больше радиатор и можно поставить более мощную матрицу без перегрева. Ориентир для наших серий:

• SHOOTER-S: невысокие потолки, витрины, локальные акценты, кафе;
• SHOOTER-M: универсальный выбор для магазинов одежды, обуви, продуктов с потолком до 3 м;
• SHOOTER-L: супермаркеты и высокие залы, где расстояние до товара до 4 м;
• TRACER: компактные акценты с узкими углами;
• PRIAGO: классический корпус для HoReCa и бутиков.

Один зал лучше строить на одной-двух сериях. Тогда проще закупать замену, а потолок выглядит аккуратно.

8. Решите заранее, каким будет трек и управление

Однофазный трек дешевле, но все прожекторы на нем включаются вместе. Трехлинейный трек TRACK-3F имеет три независимые линии: на одном профиле можно разделить, например, витрины, общий свет и дежурный режим. Подробнее о разнице в статье «Однофазный или трехфазный шинопровод для магазина».

Если нужна плавная регулировка и сценарии, закладывайте адаптеры с управлением DALI сразу. Перевести уже смонтированный зал на DALI дороже, чем предусмотреть это в проекте.

9. Проверьте решение расчетом, а не на глаз

Прожекторы одинаковой мощности могут давать разную освещенность на товаре из-за оптики. Поэтому сравнивайте варианты расчетом: люксы на фасаде стеллажа, равномерность, установленная мощность в Вт/м².

В расчет закладывают коэффициент эксплуатации: светодиоды со временем тускнеют, и систему проектируют с запасом, чтобы через несколько лет на полке была нужная освещенность.

Типичные ошибки

• Трек по оси прохода вместо параллельно стеллажу на расчетном расстоянии.
• Одинаковый угол для всего зала, без разницы между стеной, столом и манекеном.
• Прожекторы с разной цветовой температурой в одной зоне.
• Спецспектры для продуктов над товаром, для которого они не предназначены.
• Отсутствие сот в кафе и у кассы.
• Нет прицеливания после монтажа: прожекторы нужно навести на товар после выкладки.

Короткий алгоритм выбора

1. Разделите зал на зоны и запишите товар в каждой.
2. Задайте уровень общего света и контраст акцента.
3. Определите высоту трека и расстояние до товара, расставьте трек так, чтобы наклон прожекторов был не больше 15°.
4. Подберите угол по таблице и шаг по диаметру пятна.
5. Выберите цветовую температуру, Ra, спецспектры и где нужны соты.
6. Проверьте все расчетом и после монтажа сделайте прицеливание прожекторов под выкладку.

Как мы подбираем прожекторы в Vision Lighting

Мы производим трековые прожекторы SHOOTER-S, SHOOTER-M, SHOOTER-L, TRACER и PRIAGO с углами 3°, 10°, 13°, 15°, 24°, 38°, 45°, 54° и 60° (набор зависит от серии), Ra 80, 90 и 99, спецспектрами для свежих продуктов и сотовым фильтром. Для каждого объекта делаем светотехнический расчет по зонам, подбираем углы и размещение трека под стеллажи и высоту потолка. Собрать трек и прожекторы можно в конфигураторе на сайте, а план помещения пришлите нам, и мы предложим решение под ваш товар.

Частые вопросы

Какой угол рассеивания выбрать для магазина одежды?

Для стен с одеждой при потолке 3–3,5 м обычно берут 24° или 38°, для манекенов и столов 15–24°. Точнее угол определяет расстояние от прожектора до товара: смотрите таблицу диаметра пятна выше.

На каком расстоянии от стеллажа вешать трек?

Так, чтобы наклон прожектора на центр товара был не больше 15° от вертикали. При треке на высоте 3,5 м и центре товара на высоте 1,2 м это примерно 0,6 м от фасада стеллажа.

Сколько прожекторов нужно на метр стены?

Шаг примерно равен диаметру пятна на товаре. Для угла 24° и расстояния около 2,4 м это один прожектор на 0,9–1,1 м стены.

Зачем Ra 90 или 99, если Ra 80 дешевле?

Ra 80 достаточно для общего света и технических зон. Для одежды, косметики, свежих продуктов Ra 90 и выше заметно точнее передает оттенки, и товар выглядит так же, как дома у покупателя.

Нужны ли соты на всех прожекторах?

Нет. Соты нужны там, где покупатель может посмотреть прямо в линзу: касса, кафе, примерочные, низкие потолки. Над стеллажами в проходах их обычно не ставят, потому что они забирают часть света.

Источники: IES Lighting Handbook (соотношение акцентного и общего освещения); характеристики серий SHOOTER, TRACER, PRIAGO: каталог visionlighting.ua.
